En plomberie domestique, le diamètre d’un tuyau ne se résume pas à une simple mesure prise avec une règle. Selon le matériau, le fabricant ou le type de raccord utilisé, une même installation peut faire apparaître un diamètre extérieur, un diamètre intérieur ou une désignation nominale. Cette différence explique une grande partie des erreurs rencontrées lors d’un remplacement ou d’une extension de réseau.
Bien identifier les dimensions permet de choisir un tube adapté au débit attendu, mais aussi les raccords, les vannes, les robinets et les accessoires compatibles. Voici les principales notions à connaître pour s’y retrouver dans les diamètres des tuyaux d’eau de la maison.
Diamètre extérieur, diamètre intérieur et diamètre nominal
Un tuyau possède au moins deux dimensions physiques : son diamètre extérieur et son diamètre intérieur. Le premier correspond à la distance mesurée d’un bord extérieur à l’autre. Le second désigne le passage réellement disponible pour l’eau. Il dépend donc de l’épaisseur de la paroi.
Deux tubes ayant un diamètre extérieur comparable peuvent ainsi offrir un passage différent si leurs parois ne sont pas identiques. Cette différence peut influencer le débit, les pertes de charge et la compatibilité avec les raccords. Dans la pratique, les indications inscrites sur le tube ou son emballage restent plus fiables qu’une mesure approximative.
La désignation commerciale ne correspond pas toujours exactement à une mesure relevée au pied à coulisse. On rencontre notamment des indications en millimètres, exprimées par exemple sous la forme 16, 20 ou 25, mais aussi des dimensions liées à des standards de raccordement. Il est donc préférable de relever toutes les informations disponibles avant l’achat : matériau, diamètre indiqué, épaisseur éventuelle et type de connexion.

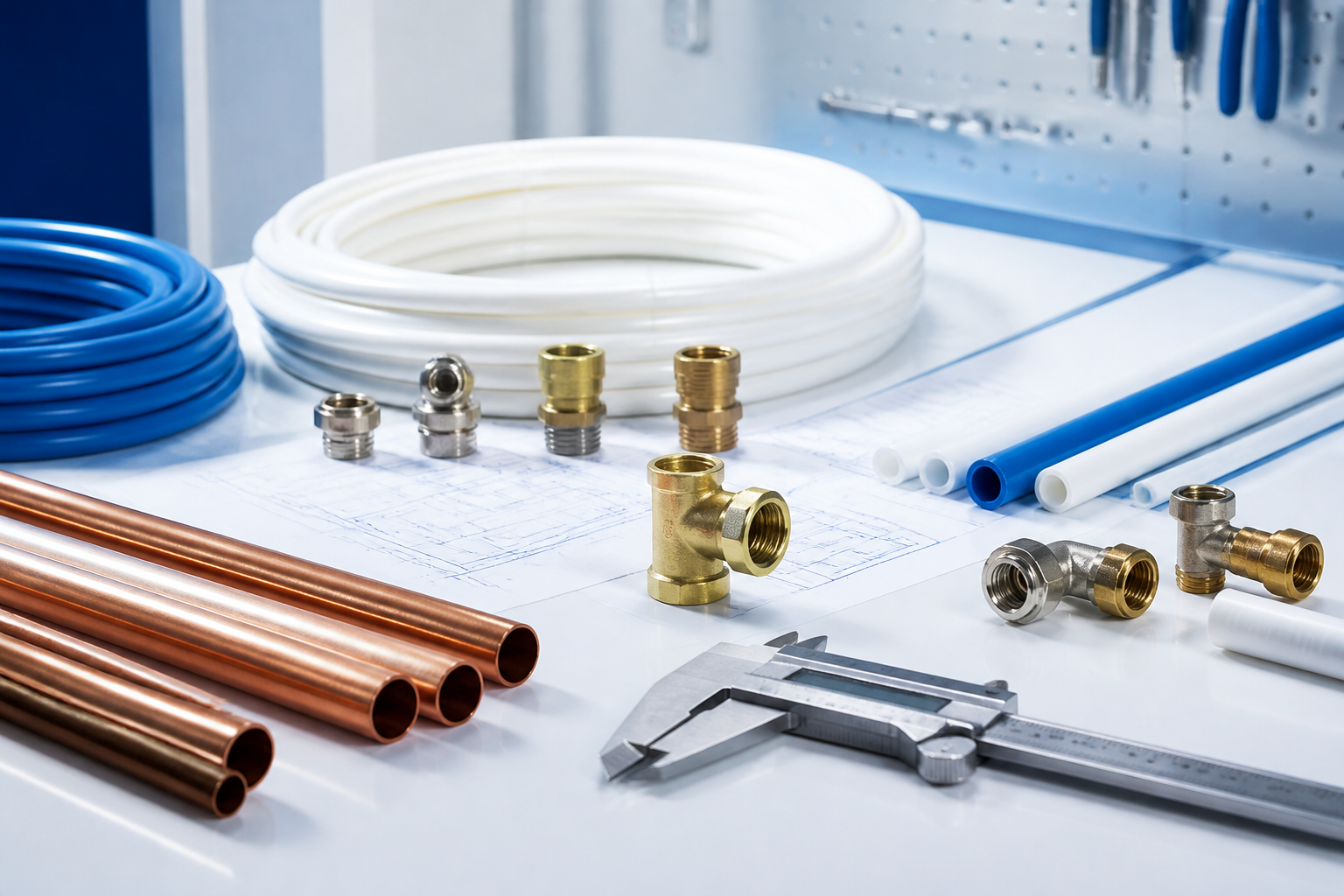

Les diamètres selon les matériaux de plomberie
Les tubes en cuivre
Le cuivre est généralement désigné par son diamètre extérieur. Cette caractéristique est importante lors du choix des raccords à braser, à compression ou destinés à une autre technique d’assemblage. Un tube ancien peut aussi présenter des dimensions différentes de celles utilisées sur une installation plus récente, notamment lorsqu’il a été posé selon un autre standard.
Pour identifier un tube en cuivre existant, il faut mesurer la partie extérieure avec précision, sans inclure un éventuel raccord ou une couche de peinture. La présence d’un marquage sur le tube constitue également un indice utile. En cas de doute, le mieux est de comparer la mesure obtenue avec la fiche technique du raccord envisagé.
Le PER
Le PER est couramment repéré par son diamètre extérieur et son épaisseur. Il est souvent utilisé pour alimenter des points d’eau depuis un collecteur ou pour réaliser des réseaux dissimulés. La souplesse du tube facilite la pose, mais elle ne dispense pas de choisir les raccords prévus pour ce matériau et pour la dimension correspondante.
La compatibilité ne dépend donc pas uniquement du diamètre. Un raccord pour tube PER doit assurer le maintien du tube, son étanchéité et sa résistance mécanique. Les bagues, inserts ou systèmes de fixation prévus par le fabricant ne doivent pas être remplacés par des éléments approchants.
Le multicouche
Le multicouche associe généralement plusieurs couches et conserve une forme plus stable que le PER. Comme pour ce dernier, les dimensions annoncées correspondent habituellement au diamètre extérieur du tube, avec une épaisseur de paroi qui participe à la définition du passage intérieur.
Les raccords multicouches sont conçus pour une dimension précise. Même si deux tubes semblent proches visuellement, ils ne sont pas nécessairement interchangeables. La coupe doit également être propre et perpendiculaire, puis le tube peut nécessiter un calibrage ou un ébavurage selon la technique de raccordement retenue.
Pour comparer les caractéristiques du PER, du multicouche et du cuivre, consultez notre guide sur le choix du tuyau pour une installation domestique.
Pourquoi le diamètre influence-t-il le débit ?
Plus le passage intérieur est réduit, plus l’eau rencontre de résistance lorsqu’elle circule dans le réseau. Cette résistance augmente également avec la longueur du tube, le nombre de coudes et la présence d’accessoires. Un diamètre trop faible peut se traduire par un débit moins confortable, surtout lorsque plusieurs équipements fonctionnent en même temps.
À l’inverse, choisir systématiquement le plus grand diamètre disponible n’est pas une solution universelle. Un réseau surdimensionné peut être plus encombrant, plus coûteux et plus long à remplir. Le dimensionnement doit tenir compte de l’usage du circuit : alimentation d’un lavabo, d’une douche, d’un évier, d’un appareil ou de plusieurs points d’eau.
Il faut aussi distinguer le réseau principal des départs individuels. Une canalisation qui alimente plusieurs appareils n’a pas nécessairement les mêmes besoins qu’un petit tube reliant un seul point de puisage. Dans une installation organisée autour d’un collecteur, chaque départ peut être identifié et adapté à l’équipement desservi. Le fonctionnement d’un collecteur de plomberie permet justement de mieux comprendre cette logique de distribution.
La compatibilité entre tuyau et raccord
Le bon diamètre ne suffit pas à garantir une connexion fiable. Il faut également vérifier le matériau du tube, le type de raccord, la méthode de pose et la nature du filetage lorsqu’une pièce filetée intervient. Un raccord à sertir n’est pas utilisé comme un raccord à compression, et un raccord rapide peut obéir à des conditions de montage particulières.
Lors d’une réparation, évitez de mélanger des composants dont la compatibilité n’est pas clairement indiquée. Un raccord prévu pour du cuivre ne convient pas automatiquement à du PER ou à du multicouche, même si la mesure semble proche. Les adaptateurs peuvent résoudre certaines transitions, mais ils doivent être choisis pour les deux matériaux concernés.
Les différentes familles de raccords sont présentées dans notre article consacré aux raccords à sertir, à compression et rapides. Pour les pièces filetées, les raccords en laiton existent sous de nombreuses formes : manchons, coudes, tés, réductions ou adaptateurs.
Comment mesurer un tuyau existant ?
Avant de démonter une partie du réseau, commencez par photographier l’installation et relever les marquages visibles. Nettoyez ensuite une petite zone si le tube est recouvert de poussière, de peinture ou d’isolant. Une mesure du diamètre extérieur peut être prise avec un pied à coulisse ; à défaut, une règle permet seulement d’obtenir une première estimation.
- mesurez le tube et non le raccord ;
- identifiez le matériau : cuivre, PER, multicouche ou autre ;
- notez les inscriptions présentes sur le tube ;
- vérifiez si la dimension annoncée concerne le diamètre extérieur ou une autre désignation ;
- comparez la mesure avec la documentation du raccord à installer.
Pour un raccord fileté, il faut aussi examiner le diamètre et le type de filetage. Deux filetages qui paraissent proches ne sont pas nécessairement compatibles. L’étanchéité dépend alors du montage, du sens de serrage et du produit utilisé. Filasse, ruban PTFE et pâte ne s’emploient pas exactement de la même manière : notre guide sur l’étanchéité des filetages détaille leurs usages.
Ne pas confondre alimentation et évacuation
Les diamètres des tuyaux d’alimentation en eau et ceux des évacuations répondent à des contraintes différentes. Dans une alimentation, on cherche notamment à préserver un débit correct et une pression utilisable. Dans une évacuation, la pente, la ventilation et la capacité à laisser passer les eaux et les matières sont essentielles.
Un tube destiné à l’évacuation ne se choisit donc pas avec les mêmes critères qu’un tube d’eau froide ou d’eau chaude. La pente joue un rôle important pour favoriser l’écoulement et limiter les stagnations ; elle ne doit pas être confondue avec le diamètre du réseau. Pour approfondir ce point, consultez notre article sur la pente nécessaire des canalisations d’eaux usées.
Les erreurs courantes lors du choix d’un diamètre
La première erreur consiste à se fier uniquement à l’apparence. Un tube flexible, un tube rigide et un raccord peuvent donner une impression de dimension similaire tout en appartenant à des systèmes différents. La deuxième est de mesurer un élément extérieur, comme un manchon ou une bague, au lieu du tube lui-même.
Il faut également éviter de forcer un assemblage qui ne s’emboîte pas correctement. Un serrage excessif ne compense pas une mauvaise dimension et peut endommager le raccord ou déformer le tube. Enfin, lorsqu’un réseau passe dans un local froid ou une zone soumise à la condensation, le choix du diamètre ne dispense pas de prévoir une protection adaptée. L’isolation des tuyaux d’eau contribue à limiter certains désagréments liés au froid et à la condensation.
Une méthode simple pour choisir la bonne dimension
Pour éviter les incompatibilités, partez du besoin réel et du système existant. Identifiez d’abord le point d’usage, puis le matériau et la dimension du tube. Choisissez ensuite une gamme de raccords cohérente, en vérifiant les indications du fabricant. Si une transition est nécessaire entre deux matériaux, utilisez un raccord prévu à cet effet plutôt qu’un assemblage improvisé.
En résumé, le diamètre d’un tuyau d’eau doit toujours être lu avec son contexte : matériau, diamètre mesuré, épaisseur, usage du circuit et type de raccord. Cette méthode permet de préparer une réparation ou une modification plus sereinement, tout en réduisant les risques de fuite et de montage inadapté.
